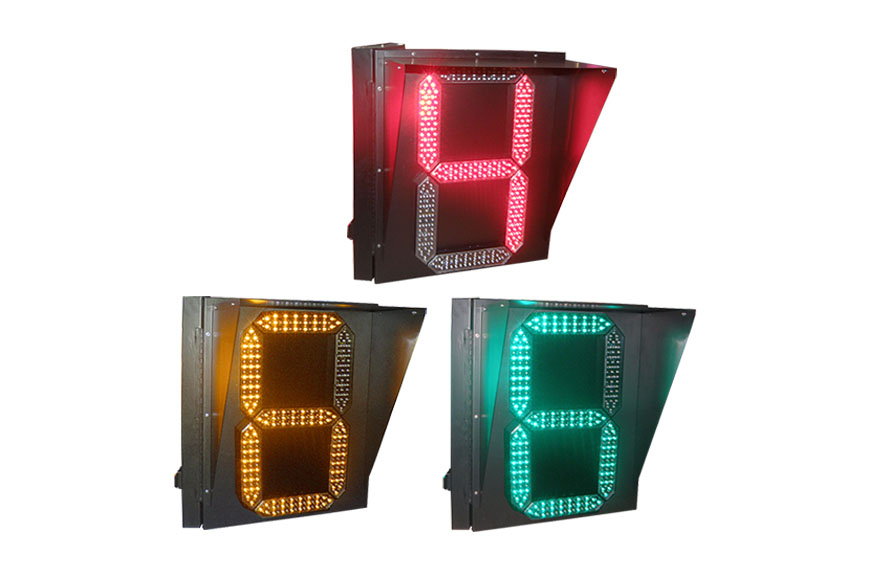

交通信號燈的使用，可以有效地減少交通事故、提高交通效率、改善交通狀況。而led交通信號燈，就是指采用了LED做為光源的交通信號燈。LED是近年來開發生產的一種新型光源,具有耗電小、亮度高、體積小、重量輕、壽命長、環保及響應速度快等優點，為了充分利用LED發光效率高、壽命長的優點，那就離不開它的光學設計。那么怎么對led交通信號燈進行光學設計呢?
LED交通信號燈的光學設計方法：
1、設計思路
根據LED交通信號燈所提出的設計要求，進行選用發光比較集中、高亮度的、發散角度較小、性能穩定的LED光源。
2、結構
LED交通信號燈可采用枕型透鏡組作為其光學面罩，考慮到光學面罩的防塵性能，將枕型透鏡陣列的光滑面作為其外表面。
3、材料
在材料選擇上，LED交通信號燈主要考慮到材料的內部應力、折射率、透光率、耐溫性、加工難易等，可選擇使用透射率較高的PC材料。
4、設計過程
為了使LED發出的光得到較好的準直效果，需要對菲涅耳透鏡進行優化設計。利用ZEMAX軟件，并結合菲涅耳透鏡的統一設計方法進行設計。同時，為了分別滿足水平方向和俯仰方向的光線出射角度，需要分別設計這兩個方向的曲面，再利用軟件構造枕型透鏡，最后優化以達到設計要求
5、建立模型
在驗證設計是否滿足角度光通量分布要求的同時，還需要驗證LED發光面罩的均勻性。為了能夠同時有效地驗證上述兩個方面，建立一個由7個LED組成的正六邊形作為一個交通信號燈LED組單元(中間一個LED燈，其余的LED分布在六邊形的頂點)，來模擬LED交通信號燈整體的發光情況。
